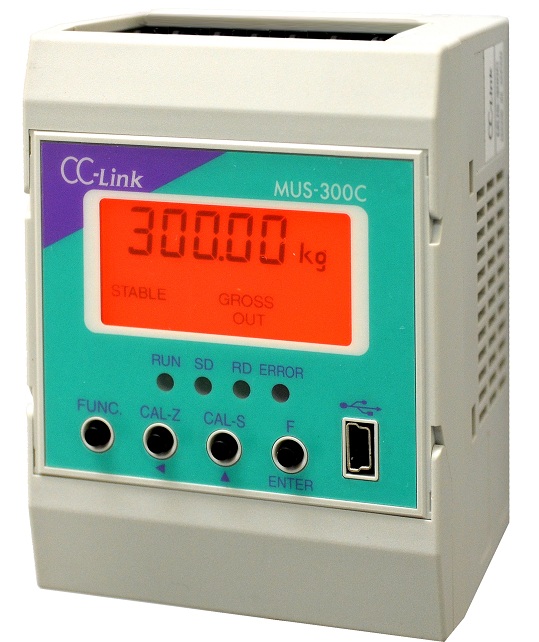

MUS-300C
CC-Linkインターフェースに特化したミュー精器オリジナルの計量／計測コントローラです。
シーケンサやタッチパネルと接続することで、指示計に触れることなく制御・校正を行えます。
背面はDINレール式となっており、DIN規格35mmレールに直接取り付けが可能です。
特徴
- CC-Linkインターフェース搭載
シーケンサ・タッチパネルとの組合せに最適！！
複数計量器の管理・制御に省配線で接続が可能です。 - 小型コンパクトサイズ
72mm×96mm×67.4mm(Ｗ×Ｈ×Ｄ) 約260gのコンパクトサイズ。 - 制御盤内設置に適したDINレール式
DIN規格35mmレールに直接取り付け可能！
制御盤面・盤内スペースを圧迫せず取り付けも容易に行えます。 - 500回/秒の高速A/Dサンプリング
高速A/Dサンプリング及び外部出力制御で自動充填機などの高速計量システムにも適しています。 - USBインターフェイス(USB 2.0/1.1に準拠)を標準搭載し、設定パラメータの読み書きが可能です。
詳細仕様
アナログ部
| 適応センサ | 歪ゲージ式ロードセル |
|---|---|
| 印加電圧出力 | ＤＣ５Ｖ ±０．２５Ｖ 最大６０ｍＡ（３５０Ω系４個） |
| リモートセンシング機能 | あり（６線接続可能） |
| ゼロ調整範囲 | ±２．５ｍV/V |
| 最大入力範囲 | －３．１ｍＶ／Ｖ ～ ３．１ｍＶ/Ｖ |
| 内部分解能 | ２４ビット |
| 最小入力感度 | ０．１５μＶ／ｄ以上 (ｄ=最小目盛) |
| サンプリング速度 | ５０～５００回／秒（５０／１００／２５０／５００切替） |
| 非直線性 | ０．０１％Ｆ．Ｓ． |
| ゼロ点温度特性 | ０．２μＶ／℃（入力感度０．１５μＶ／ｄ以上にて校正時） |
| スパン温度特性 | ±０．００１５％Ｆ．Ｓ．／℃（入力感度０．１５μＶ／ｄ以上にて校正時） |
| 入力ノイズ | ０．２μＶｐ－ｐ以下（各フィルタデフォルト設定にて） |
デジタル部
| 表示素子 | アンバー色ＬＥＤバックライト付きＦＳＴＮ液晶 |
|---|---|
| 表示内容 | 荷重表示・設定表示・状態表示・異常表示など |
| 最大表示 | －９９９９９～９９９９９９ |
| 操作キー | ＦＵＮＣ・ＣＡＬ－Ｚ・ＣＡＬ－Ｓ・Ｆ／ＥＮＴＥＲ |
| 状態ランプ | ＲＵＮ・ＳＤ・ＲＤ・ＥＲＲＯＲ |
一般仕様
| 電 源 | ＤＣ２４Ｖ（許容可変範囲 ＤＣ２０．４Ｖ～ＤＣ２７．６Ｖ） |
|---|---|
| 消費電力 | 約２．４Ｗ（ＤＣ２４Ｖにて） |
| 周囲環境 | 温度：－１０℃～５０℃ 湿度：８５％ＲＨ以下（結露なきこと） |
ＣＣ－Ｌｉｎｋ
| バージョン | Ｖｅｒ．１．１０ |
|---|---|
| 占有局数 | １局、２局、４局から選択 |
| ボーレート | １５６ｋｂｐｓ、６２５ｋｂｐｓ、２．５Ｍｂｐｓ、５Ｍｂｐｓ、１０Ｍｂｐｓから選択 |
| 通信方式 | ポーリング方式 |
| 同期方式 | ビット同期方式 |
| 伝送路形式 | ＲＳ－４８５バス |
| 伝送フォーマット | ＨＤＬＣ準拠 |
| 適応接続ケーブル | シールド付ツイストペア[ＣＣ－Ｌｉｎｋ]専用ケーブル使用のこと |
制御入出力
| 入力 | 以下より３点を任意選択 ・ＯＦＦ ・ゼロセット ・ゼロクリア ・風袋引き ・風袋引きクリア ・ホールド ・正味量／総量 ・ホールド ・正味量表示(総量表示時、ＯＮで正味量表示) |
|---|---|
| 出力 | 以下より５点を任意選択 ・ＯＦＦ ・ＲＵＮ ・安定 ・風袋引き中 ・総重量表示 ・正味量表示 ・センターゼロ ・ホールド中 ・エラー ・重量異常 ・ゼロ付近 ・正量（Ｓ０） ・大投入（Ｓ１） ・中投入（Ｓ２） ・少投入（Ｓ３） ・過量（Ｓ４） ・不足 ・満量 |
